gmp · Architekten von Gerkan, Marg und Partner

U-Bahnhof Elbbrücken in Hamburg

Foto: Marcus Bredt
Foto: Marcus Bredt
Ort
Hamburg
Gebäudekategorie
Flughäfen, Bahnhöfe, Haltestellen
Bauvorhaben
Neubau
Jahr der Fertigstellung
2018
Material Fassade
Glas

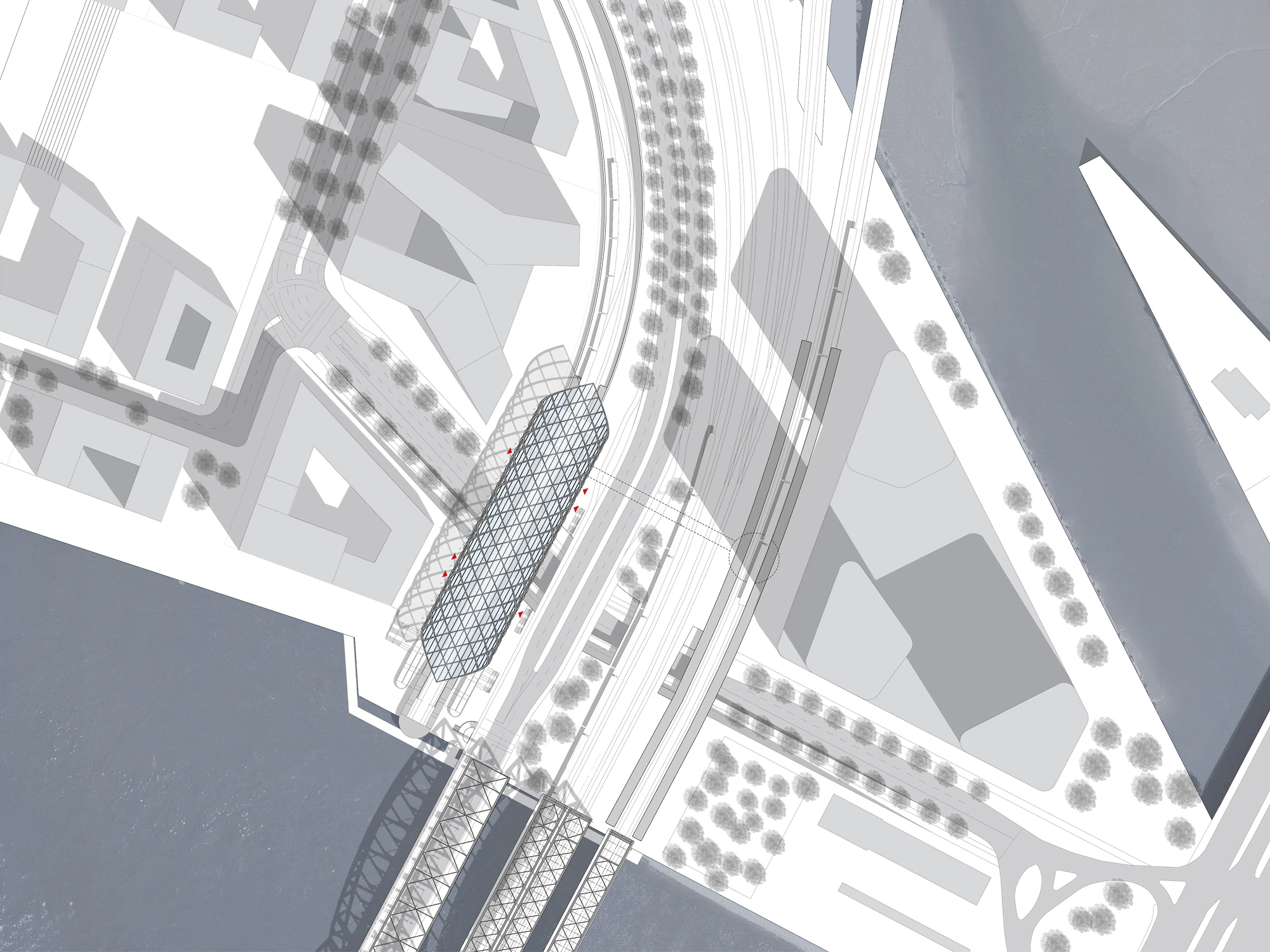

Die HafenCity ist das bedeutendste Stadterweiterungsgebiet der wachsenden Metropolregion Hamburg. Das neue Quartier „Elbbrücken“ wird in einem urbanen Zentrum am Ende des Baakenhafens den östlichen Abschluss der HafenCity bilden. Zur Anbindung an den öffentlichen Nahverkehr wird die U-Bahn-Linie U4 bis zu den Elbbrücken verlängert, wo zusammen mit dem zukünftigen S-Bahnhof eine attraktive Umsteigemöglichkeit entsteht. U-Bahnhof, Dach des S-Bahnhofs und verbindender Skywalk wurden von gmp geplant und werden sukzessiv aufeinander folgend realisiert.

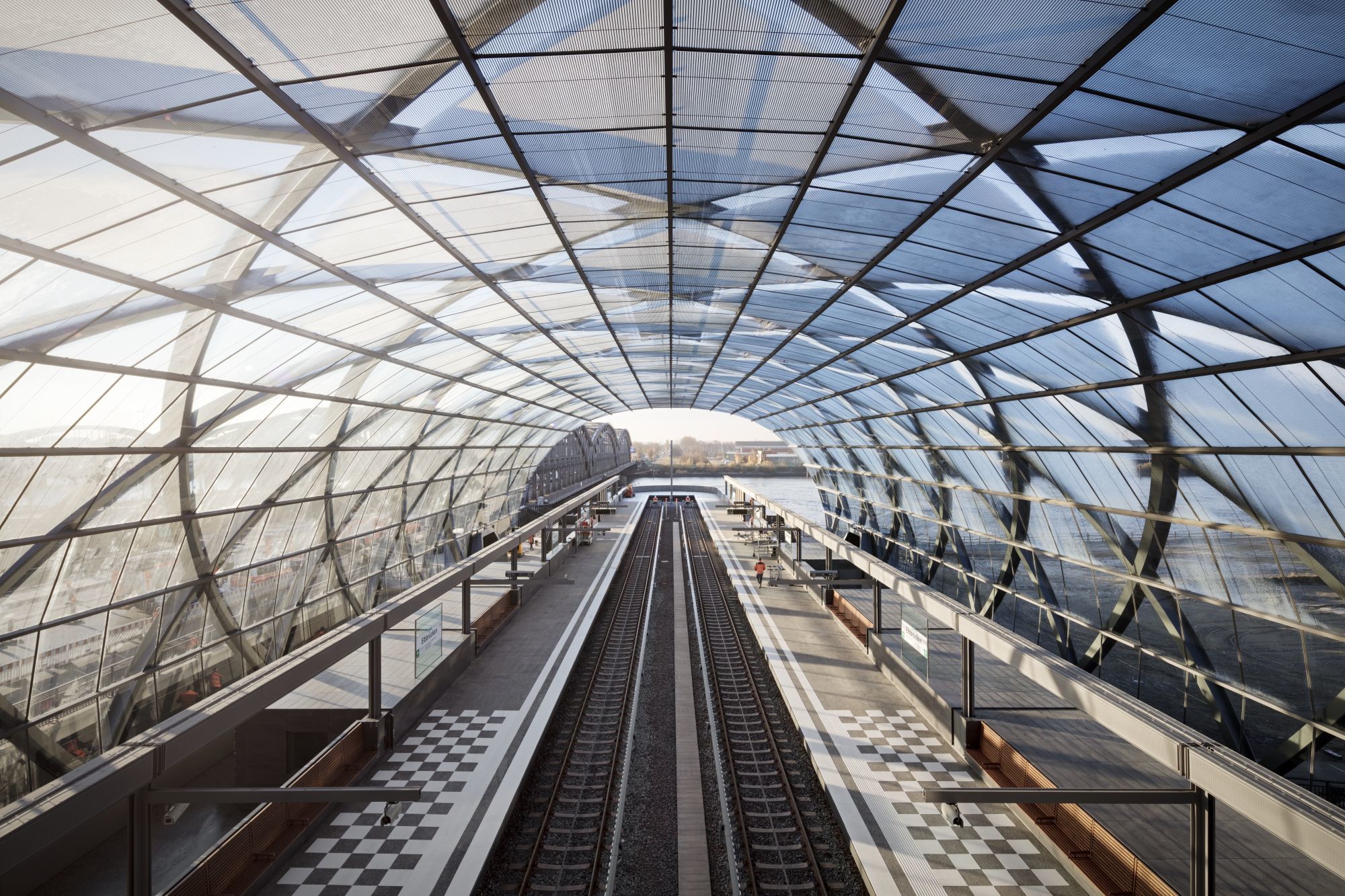

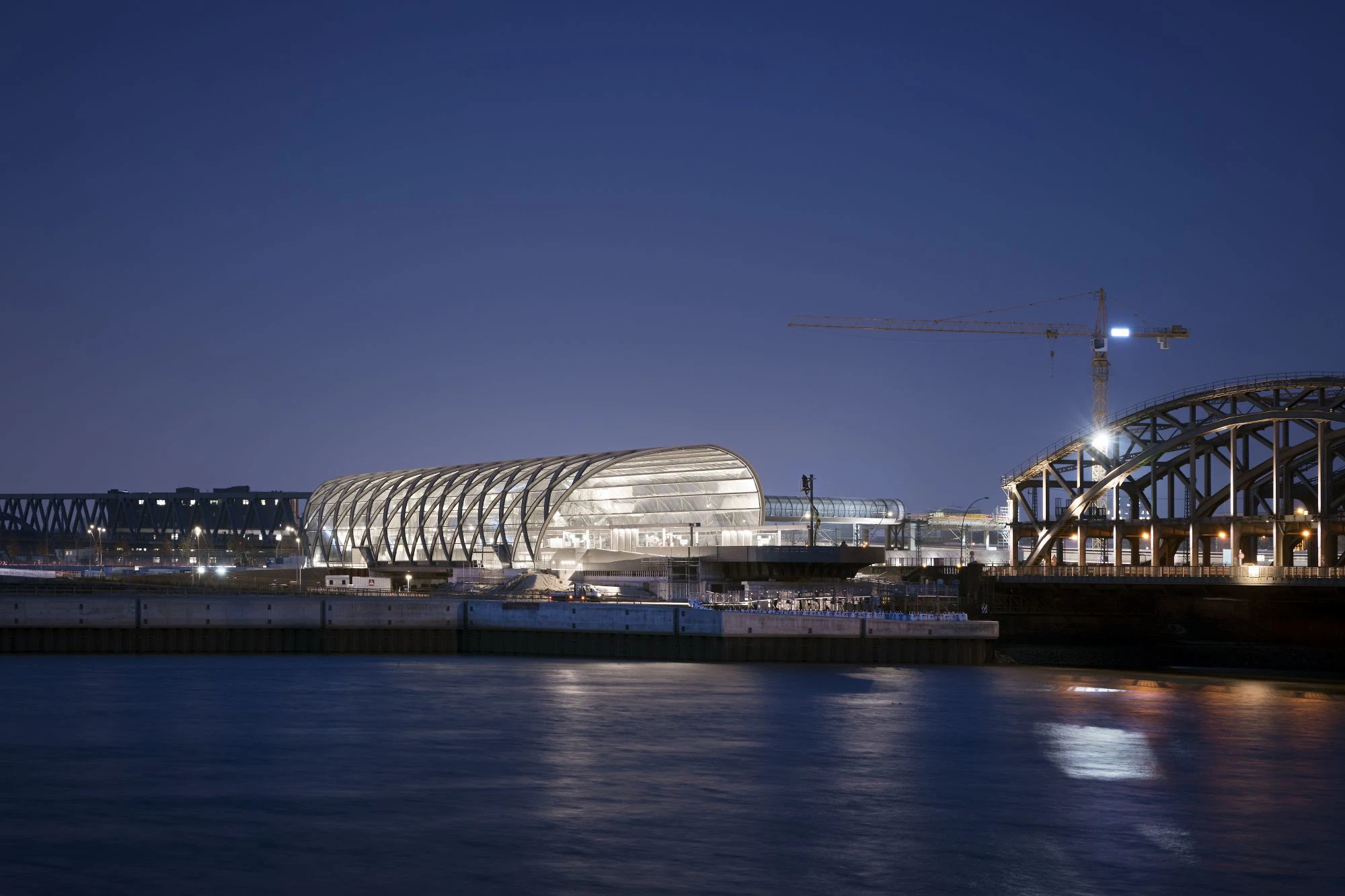

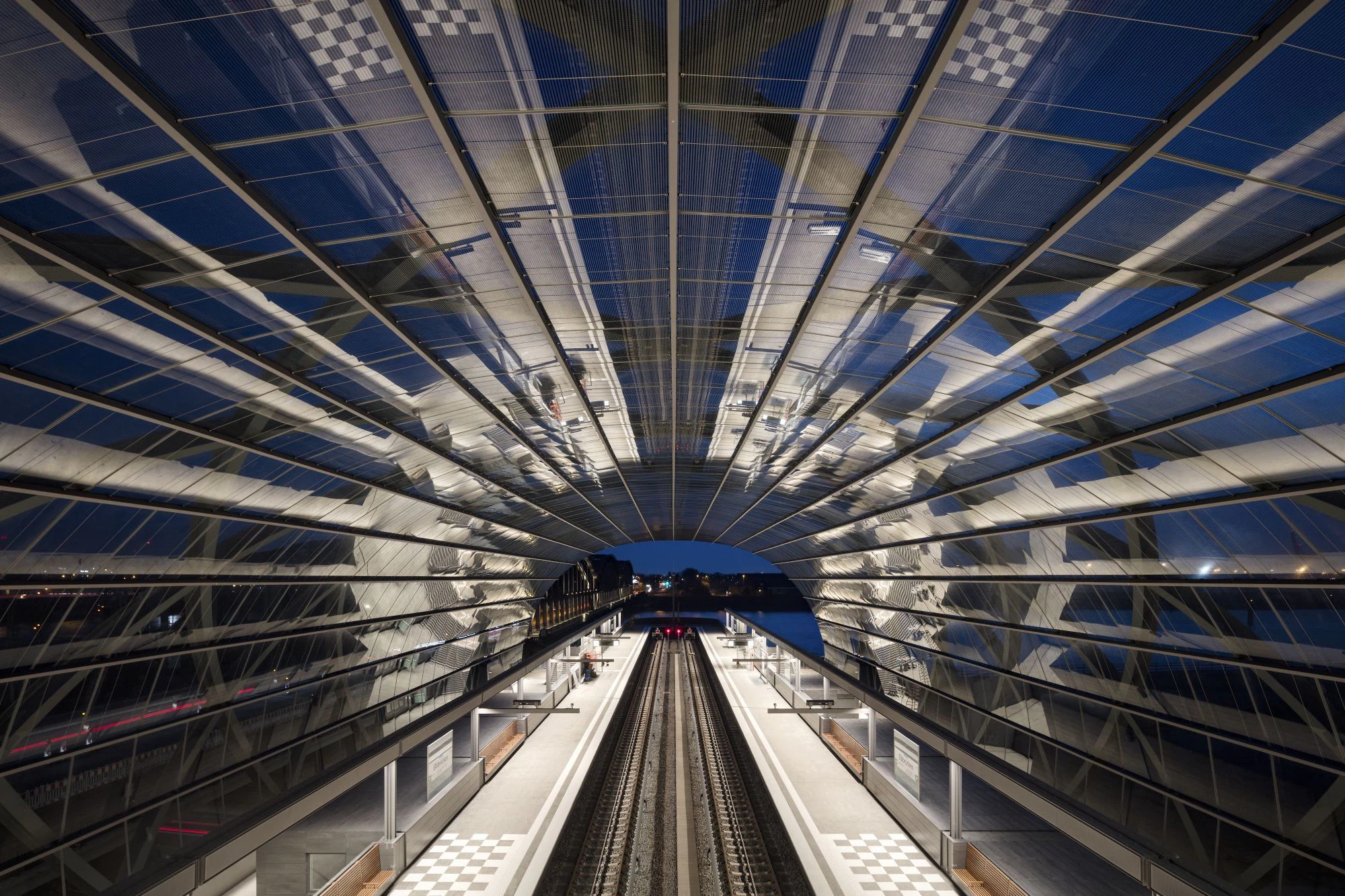

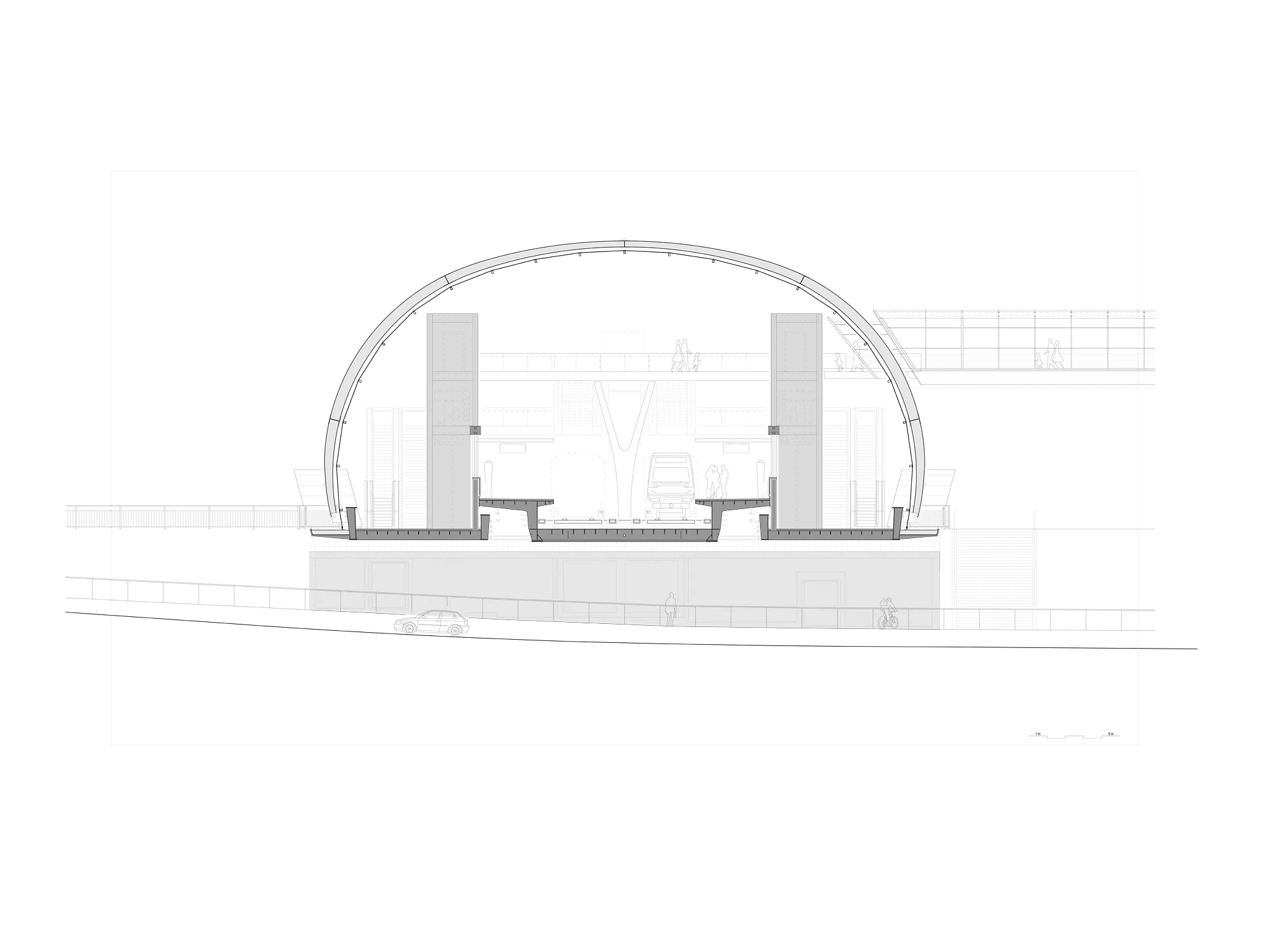

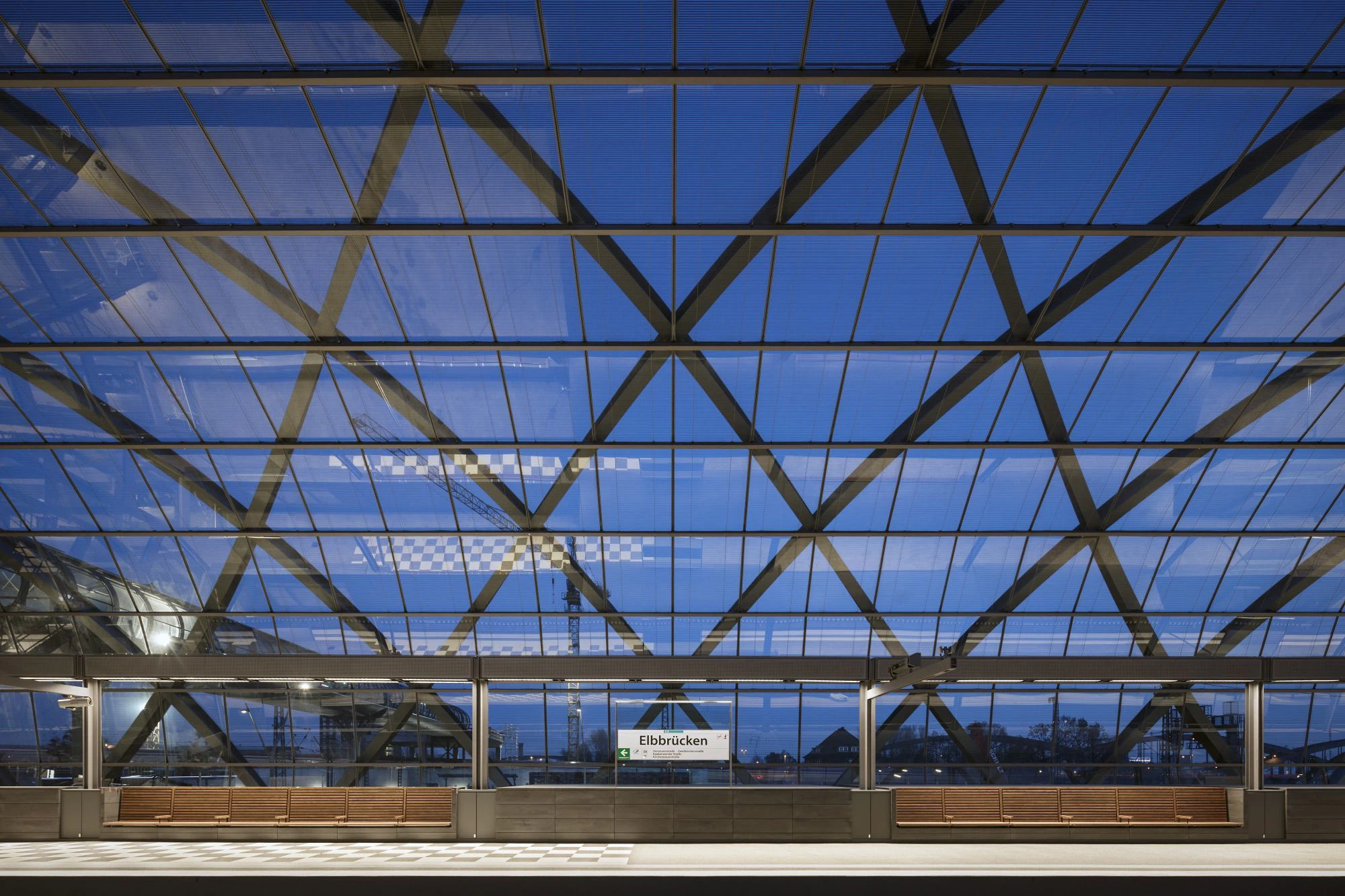

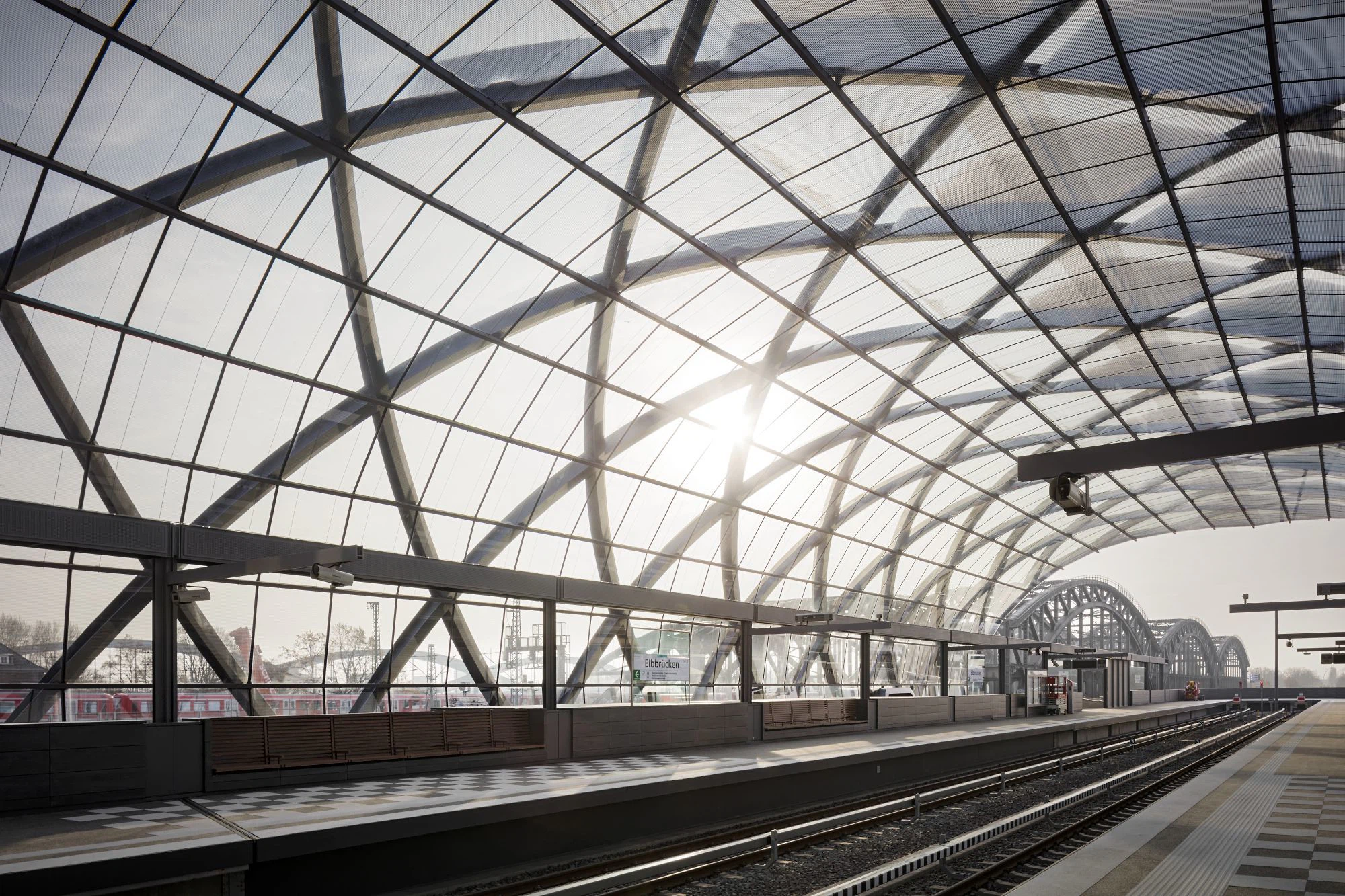

Eine Besonderheit des neuen U-Bahnhofs besteht darin, dass die Bahntrasse aus der unterirdischen Lage auftaucht und in Hochlage parallel zu den Elbbrücken geführt wird. Hier tritt die Architektur der Haltestelle in Zukunft inmitten des verdichteten, städtischen Zentrums des neuen Quartiers markant in Erscheinung. In seiner städtebaulich weithin exponierten Lage an der Elbe, in Dialog zu den Elbbrücken, knüpft der Entwurf mit den Möglichkeiten der heutigen Zeit an die Gestalt der imposanten Stahlkonstruktionen an: die weiten Schwünge der Stahlbögen der Freihafenelbbrücken und die Fischbauchträger der Neuen Elbbrücke. Die Dachkonstruktion mit dem Profil eines Korbbogens entsteht aus sich kreuzenden, bogenförmigen Stahlrahmen. Durch die rautenförmig angeordneten gedrehten Stahlträger ergibt sich ein rostartiges System, in dem sich

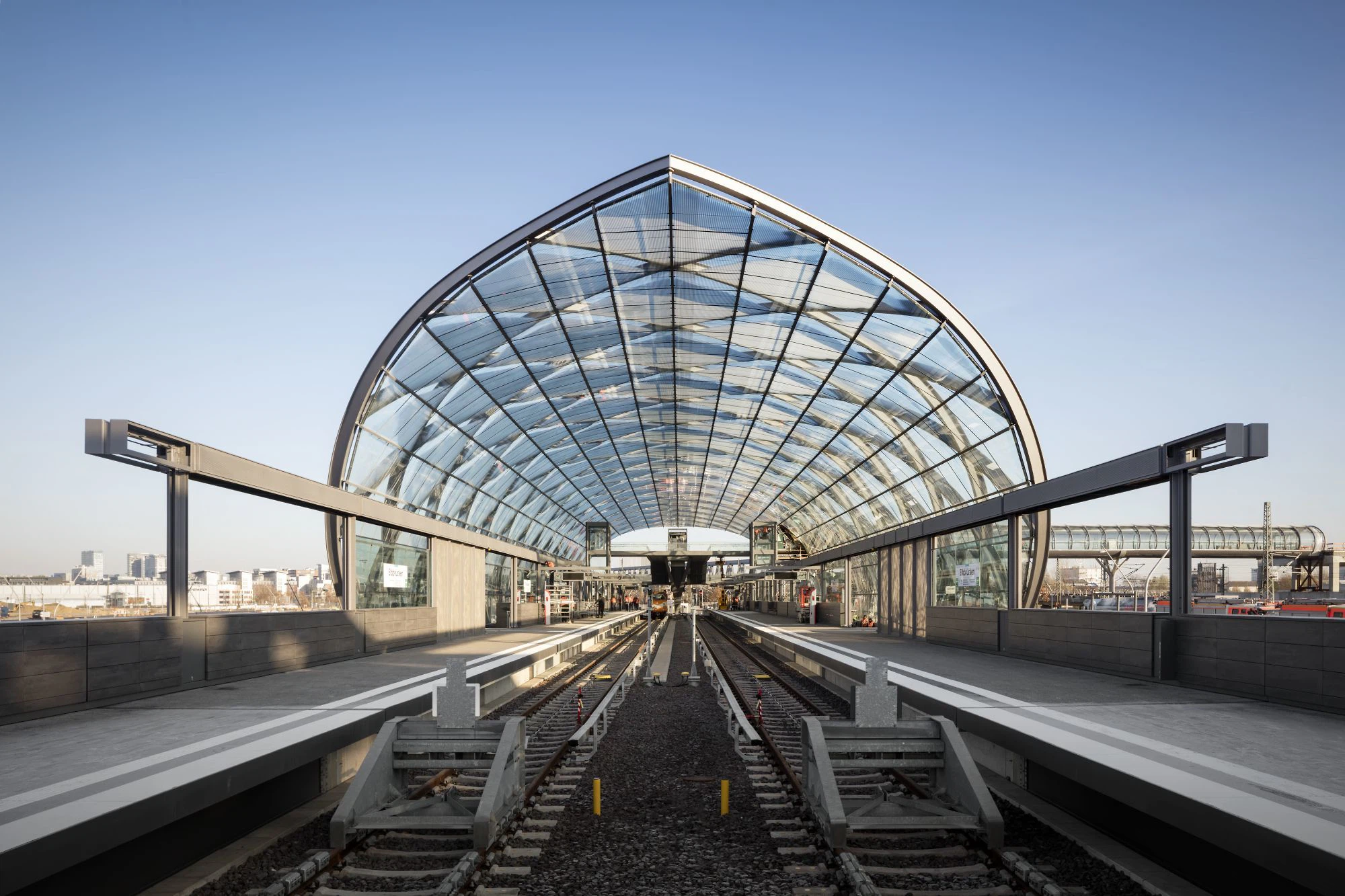

die einzelnen Bögen gegenseitig stabilisieren. Als außenliegende Konstruktion – mit nach innen abgehängter Verglasung – wird dabei eine optische Präsenz des Tragwerkes im Stadtraum erzielt, sodass der Bau ästhetischauf die benachbarten Elbbrücken antwortet. Der Abschluss des Daches an beiden Stirnseiten wird – dem Rautenmuster folgend – als markant auskragende Spitze ausgeformt, die dem neuen Bahnhof den dynamischen Schwung verleiht, wie er einem modernen Verkehrsbau gebührt.

Über Treppen, Fahrtreppen und Aufzüge werden die unterschiedlichen Ebenen von Schalterhalle, Bahnsteig und die beiden Brücken zur Gleisquerung erschlossen. Die oberste Stahlbrücke dient dem Anschluß an den
„Skywalk“, der die U-Bahn-Haltestelle mit der S-Bahn-Station verbinden wird. Architektur und Ingenieurbau sind bei diesem Projekt auf das Engste miteinander verbunden, nur in der Synthese beider Disziplinen kann ein solches Projekt optimal entwickelt werden. Dabei wurde die dreidimensionale Geometrie schon im Wettbewerbsvorschlag, den die Hamburger Hochbahn AG zur Ausführung auswählte, von den Architekten von Gerkan, Marg und Partner (gmp) zusammen mit dem Ingenieurbüro schlaich bergermann partner (sbp) erarbeitet.

Wettbewerb 2013 – 1. Preis
Entwurf Volkwin Marg und Jürgen Hillmer mit Stephanie Joebsch
Projektleitung Wettbewerb Stephanie Joebsch
Mitarbeiter Wettbewerb Bernd Kottsieper, Achim Wangler, Katja Mezger
Projektleitung Ausführung Stephanie Joebsch
Stellvertretende Projektleitung Ausführung Bernd Kottsieper
Mitarbeiter Ausführung Hendrik Winter, Renata Dipper, Bendix Fulda, Nicola Jeppel
Baumanagement Raimund Kinski, Christian Kleiner, Andreas Schulz, Torsten Hinz, Katja Poschmann
Tragwerksplanung schlaich bergermann partner (sbp)
Lichtplanung Conceptlicht
Bauherr Hamburger Hochbahn AG
Bauzeit 2016–2018
BGF 3.750 m²
Länge/Breite/Höhe Dach ca. 136 m / ca. 32 m / ca. 16.25 m
Dachfläche ca. 5.985m²
